欢迎访问山东金博防腐材料有限公司官方网站! 收藏本站 联系我们
金博服务热线:
13562268555

聚乙烯双面胶带

 聚乙烯双面胶防腐内带是防腐胶带防腐体系的新成员,是以高性能聚乙烯薄膜为基材,两面同时高压热复合上高性能防腐丁基橡胶而成的带状防腐材料,可以冷缠施工,主要应用于石油、天然气传输;化工、城市建设中的给排水和煤气输送等埋地钢质管道的外表面防腐。具有施工方便,无污染等特点,是管道外防腐考虑的防腐体系之一,本产品执行标准SY/T 0414-2007.

        这种防腐内带克服了普通防腐内带对外带的粘结力小的特点,使外带通过内带上的高性能防腐丁基橡胶而紧紧的粘结上内带,外带就算是遇到剧烈的拉力也不会和内带分开,这样就赋予了外带保护和防腐的双重功能,提高了防腐效果。

二、主要技术指标

项目名称 单位 参数
颜色
基膜厚度 mm 0.4±0.1
胶层厚度 mm 0.3-0.1±0.1
总厚度 mm 0.7-1.4
拉伸强度 Mpa ≥30
断裂伸长率 % ≥150
剪切性能(对外带) N/25mm ≥60或粘合面
(对铝材) 外断裂
剥离性能 N/25mm ≥40.5
底温柔度(-10℃,20mm,3s,1800) 无龟裂
耐热度(120℃) 无滑动
介电强度 Mv/m >30
体积电阻率 Ω﹒m >1x1012
水蒸气透过率(24h) mg/cm2 <0.45
吸水率 % <0.35
使用温度 -5—50

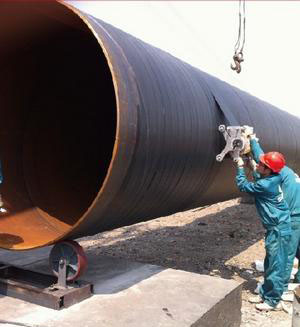

三、使用方法:

(1)表面处理:除锈、除焊渣、毛刺、油、污物并保持清洁干燥。手工除锈应达St3级,机械除锈应达到Sa2级,并符合SYJ4007-86要求。

(2)涂底漆:应采用专用配套底漆,使用时远离火源,脚板均匀并用干净毛刷、滚子或其他机械方法均匀涂敷。底漆用量:手工涂敷12/L机械涂敷20/L。

(3)待底漆表干5-10分钟后即可缠带。

四、运输存储:

(1)防暴晒、防雨淋、防冻保温、防止压坏变形,禁止靠近热缘和明火。

(2)在运输或贮存中受到5℃以下暴冻时,需在20℃左右存放48小时,方可使用。

(3)应在温度<75℃、>-5℃库房中存放,储存期6个月。


咨询:聚乙烯双面胶带
