欢迎访问山东金博防腐材料有限公司官方网站! 收藏本站 联系我们
金博服务热线:
13562268555

聚乙烯防腐胶带

一、用途及特点:

         PE防腐胶带主要应用于石油、天然气传输;化工、城市建设中的给排水和煤气输送等埋地钢质管道的外表面防腐。具有施工方便,无污染等特点,是管道外防腐考虑的防腐体系之一。

        我公司选用无溶剂共挤热复合生产技术,试制成功了高性能PE防腐胶带及配套技术。胶层为丁基橡胶,具有优异的耐老化性、密封性和绝缘效果。所生产的产品各项性能指标符合中石油SY/T0414-98和美工协ANSI/AWWAC209-00及NACEMR0274-95标准。达到了国内外同类产品的技术标准。与国内外一直沿用的溶剂涂覆法生产的产品相比具有以下特点:

1、胶层厚薄均匀,粘接密封性能好。

2、基材与胶层结合力大,在存放或施工过程中不存在脱胶现象。

3、耐热老化性好,抗紫外线能力强。

4、拉伸强度高,断裂伸长率适当,便于机械化和手动缠绕。

5、品种、规格、颜色齐全,包括防腐带(内带)、保护带(外带)、补口带、防腐底漆及施工机具等。

二、主要技术指标

    项目名称 单位 PE-T100(内带) PE-T200 (外带) PE-T300(补口带)

    编号 - T-136 T-140 T-150 T-180

          T-240 T-250 T-255 T-360 T-380 T-3150

    颜色 - 黑色或其它 黑色、白色、黄色

          或其它 黑色或其它

    胶带厚度 基膜厚度 mm 0.21 0.23 0.25 0.40 0.25 0.27 0.45 0.30 0.30 0.50

    胶层厚度          mm 0.15 0.17 0.25 0.40 0.15 0.23 0.20 0.30 0.50 1.00

    总厚度            mm 0.36 0.40 0.50 0.80 0.40 0.50 0.65 0.60 0.80 1.50

    拉伸强度 N/cm ≥50 ≥50 ≥50

    断裂伸长率 % ≥300 ≥300 ≥300

    剥离强度 对底漆钢材 N/cm ≥20 - ≥20

    对胶带背材 N/cm 5-10

    介电强度 kv/mm ≥40

    体积电阻率 Ω.m >1x1012

    水蒸气透过率(24h) mg/cm2 ≤0.1 ≤0.2 ≤0.1

    耐热老化实验2400h % <25

    耐紫外光老化168h % ≥80

    吸水率 % ≤0.1

    使用温度 ℃ 5-50

三、使用方法:

    (1) 除锈、除焊缝、毛刺,油、污物并干燥。手工并除锈应达St3级,机械除锈应符合SYJ 4 0 0 7—8 6中的Sa2级。

    (2) 底漆(手动或机械)

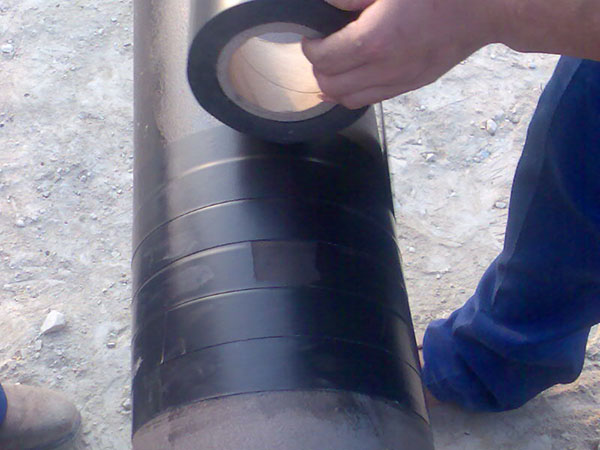

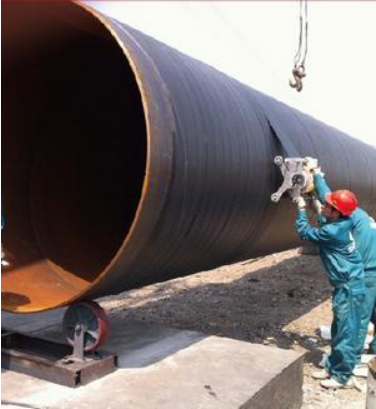

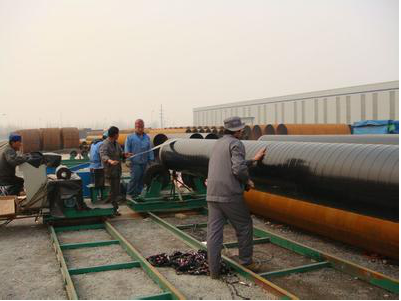

    (3) 底漆表干时即可缠带,缠带应符合防腐层等级及结构要求。

    (4) 用电火花检查合格即可下沟填上。

四、运输贮存:

    (1) 胶带在运输过程中防曝晒、防雨淋、防止压坏变形。

    (2) 在运输或贮存中受到5℃以下暴冻时,需在25℃左右存放48小时,方可施工(否则容易脱胶)。

    (3) 应在阴凉,温度5~30℃,温度<75℃库房中存放,期限12个月,并远离热源与明火。




咨询:聚乙烯防腐胶带
